Fungsi Gambar Teknik: Pengertian, Tujuan, Jenis, Simbol, dan Contoh dalam Proyek Konstruksi

Gambar teknik merupakan bahasa visual yang digunakan untuk menyampaikan informasi teknis secara akurat. Dalam dunia konstruksi, manufaktur, arsitektur, hingga teknik sipil, fungsi gambar teknik menjadi acuan utama agar setiap pekerjaan dapat dilaksanakan sesuai desain, ukuran, dan spesifikasi yang telah direncanakan sesuai anggaran proyek.

Tanpa gambar teknik yang jelas, risiko kesalahan pemasangan, pemborosan material, keterlambatan proyek, hingga konflik di lapangan akan meningkat. Oleh karena itu, hampir semua proyek profesional selalu diawali dengan penyusunan gambar teknik yang detail sebelum pekerjaan dimulai.

Artikel ini membahas secara lengkap fungsi gambar teknik, mulai dari pengertian, tujuan, jenis, simbol, standar yang digunakan, hingga contoh penerapannya pada proyek konstruksi.

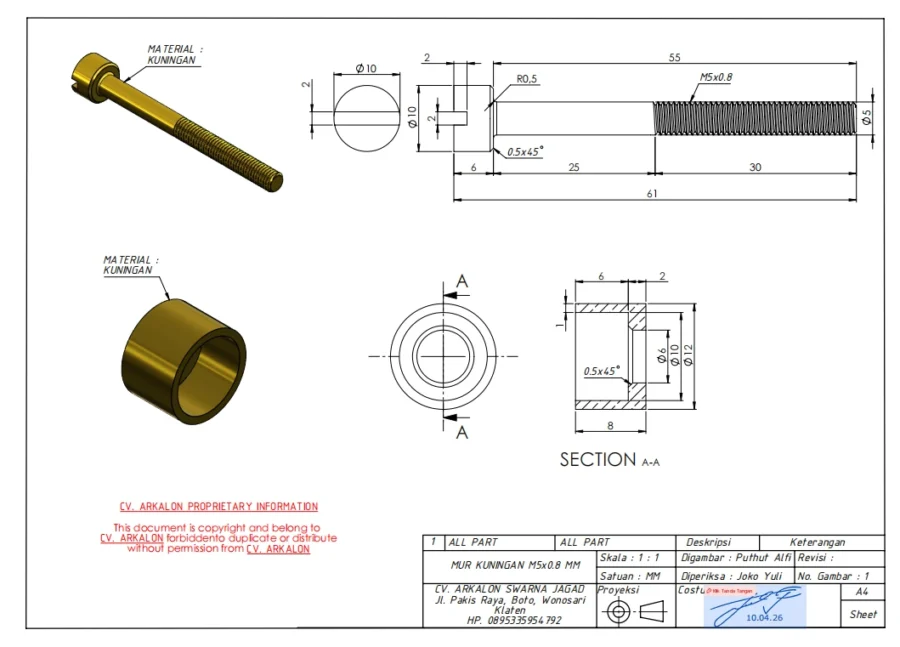

Apa Itu Gambar Teknik?

Gambar teknik adalah media komunikasi visual yang digunakan untuk menyampaikan informasi teknis mengenai bentuk, ukuran, posisi, material, hingga metode pembuatan suatu objek sehingga dapat dipahami oleh semua pihak yang terlibat dalam sebuah proyek.

Berbeda dengan gambar ilustrasi biasa, gambar teknik dibuat menggunakan standar tertentu agar tidak menimbulkan penafsiran yang berbeda. Setiap garis, simbol, dimensi, dan notasi memiliki arti yang telah disepakati dalam dunia teknik.

Karena bersifat universal, gambar teknik memungkinkan arsitek, insinyur, kontraktor, surveyor, hingga tenaga lapangan bekerja berdasarkan informasi yang sama meskipun berasal dari perusahaan atau daerah yang berbeda.

Ringkasan Singkat

Fungsi Gambar Teknik

Fungsi utama gambar teknik bukan hanya sebagai gambar kerja, tetapi sebagai media komunikasi yang mampu menghubungkan seluruh pihak dalam suatu proyek agar memiliki pemahaman yang sama terhadap pekerjaan yang akan dilaksanakan. Berikut fungsi-fungsi utamanya.

1. Sebagai Media Komunikasi Teknis

Fungsi paling mendasar dari gambar teknik adalah menyampaikan informasi secara jelas tanpa menimbulkan perbedaan interpretasi.

Melalui gambar teknik, seorang perencana dapat menjelaskan bentuk bangunan, ukuran elemen, jenis material, hingga metode pemasangan kepada pelaksana proyek tanpa harus memberikan penjelasan secara lisan. Inilah alasan mengapa gambar teknik sering disebut sebagai bahasa universal dunia teknik.

2. Menjadi Pedoman Pelaksanaan Proyek

Dalam proyek konstruksi, seluruh pekerjaan mengacu pada gambar kerja. Mulai dari:

• pekerjaan pondasi
• struktur beton
• pemasangan paving block
• saluran drainase
• pemasangan U-Ditch
• pemasangan manhole cover
• instalasi utilitas
• hingga pekerjaan finishing

Semuanya dilakukan berdasarkan gambar teknik yang telah disetujui. Tanpa gambar tersebut, pelaksanaan proyek akan sangat bergantung pada asumsi di lapangan yang berpotensi menimbulkan kesalahan.

Dalam praktiknya, gambar teknik sangat berpengaruh pada pemilihan dan pemasangan material konstruksi di lapangan, seperti paving block, kanstin taman, U-Ditch beton, dan manhole cover.

3. Mempermudah Proses Perhitungan Material

Gambar teknik juga digunakan sebagai dasar dalam menghitung kebutuhan material. Sebagai contoh, kontraktor dapat menghitung kebutuhan:

• paving block
• kanstin beton
• beton pracetak
• tulangan baja
• besi cor
• pipa drainase
• volume galian

berdasarkan dimensi yang terdapat pada gambar kerja. Perhitungan yang akurat membantu mengurangi pemborosan material sekaligus meningkatkan efisiensi biaya proyek.

4. Mengurangi Risiko Kesalahan Pekerjaan

Kesalahan ukuran beberapa sentimeter saja dapat menyebabkan pekerjaan harus dibongkar dan dikerjakan ulang. Dengan adanya gambar teknik yang lengkap, setiap pekerja memiliki acuan yang sama sehingga risiko:

• salah dimensi
• salah elevasi
• salah posisi
• salah spesifikasi material dapat diminimalkan.

Hal ini berdampak langsung terhadap kualitas hasil pekerjaan dan efisiensi waktu pelaksanaan.

5. Mempermudah Pengawasan Proyek

Pengawas lapangan maupun konsultan menggunakan gambar teknik sebagai dokumen pembanding antara pekerjaan yang telah dilaksanakan dengan desain yang direncanakan.

Jika ditemukan perbedaan di lapangan, koreksi dapat dilakukan lebih awal sebelum pekerjaan berlanjut ke tahap berikutnya. Dengan demikian, gambar teknik juga berfungsi sebagai alat kontrol kualitas selama proses konstruksi berlangsung.

6. Menjadi Dasar Penyusunan RAB

Rencana Anggaran Biaya (RAB) tidak dapat disusun secara akurat tanpa gambar teknik.

Melalui gambar tersebut, estimator dapat menghitung volume pekerjaan, kebutuhan material, kebutuhan tenaga kerja, hingga estimasi biaya pelaksanaan. Semakin lengkap gambar teknik yang tersedia, semakin akurat pula perhitungan biaya proyek.

7. Mendukung Proses Tender dan Pengadaan

Pada proyek pemerintah maupun swasta, gambar teknik menjadi salah satu dokumen penting dalam proses tender. Peserta tender menggunakan gambar tersebut untuk:

• menghitung volume pekerjaan
• menentukan metode pelaksanaan
• menyusun penawaran harga
• menghitung kebutuhan material
• menentukan jadwal pekerjaan

Oleh karena itu, gambar teknik yang lengkap akan menghasilkan penawaran yang lebih akurat.

Mengapa Gambar Teknik Sangat Penting dalam Proyek Konstruksi?

Dalam proyek konstruksi modern, gambar teknik tidak hanya berfungsi sebagai media informasi, tetapi juga menjadi dasar pengambilan keputusan sejak tahap perencanaan hingga proyek selesai. Berikut manfaatnya bagi setiap pihak yang terlibat.

Studi Kasus Penerapan pada Proyek

Misalkan sebuah proyek pembangunan kawasan komersial membutuhkan pemasangan paving block, kanstin, saluran drainase, dan manhole cover. Sebelum pekerjaan dimulai, konsultan menyusun gambar teknik yang memuat:

• pola pemasangan paving block
• detail dimensi kanstin
• posisi saluran drainase
• elevasi permukaan jalan
• lokasi manhole cover
• detail sambungan antar elemen

Dengan adanya gambar tersebut, kontraktor dapat menghitung kebutuhan material secara lebih akurat, supplier dapat menyiapkan produk sesuai spesifikasi, dan tim pelaksana memiliki acuan yang sama saat bekerja di lapangan.

Sebaliknya, tanpa gambar teknik yang lengkap, risiko salah ukuran, kekurangan material, hingga pekerjaan bongkar pasang akan meningkat sehingga berdampak pada biaya dan waktu penyelesaian proyek.

Checklist Manfaat Gambar Teknik

Sebuah gambar teknik yang baik mampu:

1.  Menjadi media komunikasi antar tim
2. Mengurangi kesalahan pelaksanaan
3. Mempermudah penyusunan RAB
4. Mempercepat proses pekerjaan
5. Menjaga kualitas hasil konstruksi
6. Menjadi dasar evaluasi proyek

Tujuan Gambar Teknik

Jika fungsi gambar teknik menjelaskan peran atau kegunaannya dalam suatu proyek, maka tujuan gambar teknik lebih menekankan mengapa gambar tersebut dibuat. Dengan adanya gambar teknik, seluruh pihak yang terlibat dalam proyek dapat bekerja berdasarkan informasi yang sama sehingga mengurangi risiko kesalahan selama proses perencanaan maupun pelaksanaan. Berikut beberapa tujuan utama gambar teknik.

1. Menyamakan Persepsi Seluruh Tim

Dalam sebuah proyek konstruksi, terdapat banyak pihak yang terlibat, mulai dari pemilik proyek, konsultan perencana, kontraktor, pengawas, hingga supplier material. Tanpa dokumen yang sama, setiap pihak dapat memiliki interpretasi berbeda terhadap desain yang diinginkan.

Gambar teknik berfungsi menyatukan persepsi tersebut melalui informasi visual yang telah mengikuti standar tertentu sehingga semua pihak memahami pekerjaan dengan cara yang sama.

2. Menjadi Acuan Pelaksanaan Pekerjaan

Tujuan berikutnya adalah menyediakan pedoman yang jelas bagi pelaksana di lapangan. Misalnya pada pekerjaan:

• pemasangan paving block
• pemasangan kanstin
• pembangunan saluran drainase
• pemasangan U-Ditch
• pemasangan manhole cover
• pembangunan trotoar

Seluruh ukuran, elevasi, posisi, hingga detail sambungan mengacu pada gambar teknik. Dengan demikian pekerjaan dapat dilakukan secara lebih sistematis dan sesuai desain.

3. Memudahkan Perhitungan Volume dan Material

Estimator proyek menggunakan gambar teknik sebagai dasar dalam menghitung volume pekerjaan. Perhitungan tersebut meliputi:

• kebutuhan beton
• jumlah paving block
• panjang saluran drainase
• volume galian
• kebutuhan besi tulangan
• kebutuhan bekisting

Semakin lengkap gambar teknik, semakin akurat pula estimasi biaya proyek.

4. Mengurangi Risiko Kesalahan

Kesalahan pelaksanaan sering kali terjadi bukan karena kurangnya keterampilan tenaga kerja, tetapi karena informasi yang diterima tidak lengkap. Gambar teknik membantu mengurangi risiko seperti:

• salah ukuran
• salah posisi
• salah elevasi
• salah jenis material
• pekerjaan bongkar ulang

Hal ini berpengaruh langsung terhadap efisiensi biaya dan waktu pelaksanaan proyek.

5. Menjadi Dokumen Teknis yang Dapat Dipertanggungjawabkan

Dalam proyek profesional, gambar teknik bukan hanya digunakan saat pembangunan berlangsung. Dokumen tersebut juga menjadi arsip yang dapat digunakan untuk:

• pemeliharaan bangunan
• renovasi
• audit teknis
• evaluasi proyek
• pengembangan bangunan di masa mendatang

Ringkasan Tujuan Gambar Teknik

Jenis-Jenis Gambar Teknik

Dalam dunia teknik, terdapat berbagai jenis gambar yang disusun sesuai kebutuhan proyek. Setiap jenis memiliki fungsi berbeda sehingga saling melengkapi selama proses perencanaan, pelaksanaan, hingga pemeliharaan.

1. Gambar Perencanaan (Design Drawing)

Gambar perencanaan dibuat pada tahap awal proyek sebagai representasi konsep desain. Dokumen ini umumnya digunakan untuk:

• presentasi kepada pemilik proyek
• pengajuan izin
• penyusunan anggaran awal
• studi kelayakan

Informasi yang disajikan masih bersifat umum dan belum mencakup detail pelaksanaan.

2. Gambar Kerja (Working Drawing)

Gambar kerja merupakan dokumen teknis yang digunakan secara langsung oleh kontraktor di lapangan. Isinya jauh lebih rinci dibanding gambar perencanaan karena memuat:

• dimensi
• elevasi
• detail sambungan
• spesifikasi material
• detail konstruksi

Sebagian besar pekerjaan konstruksi mengacu pada gambar jenis ini.

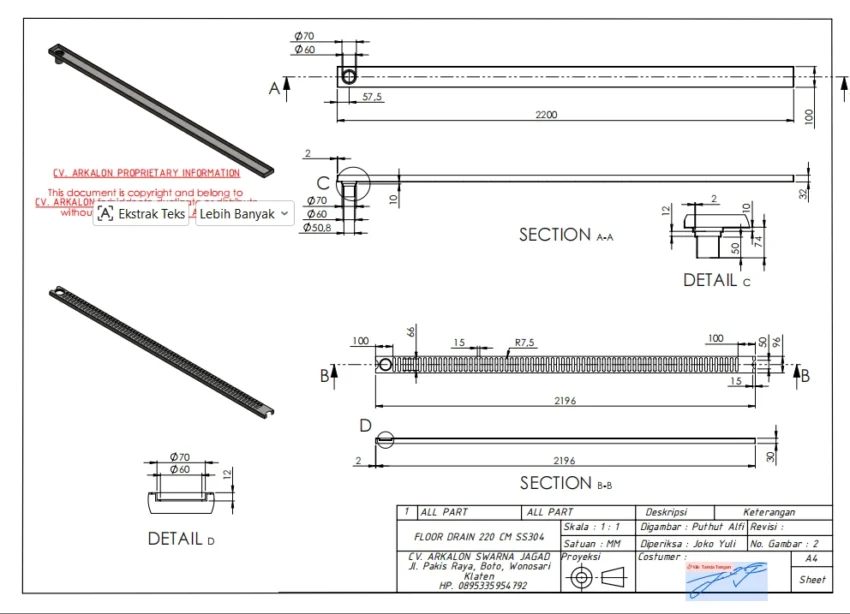

3. Shop Drawing

Shop drawing adalah gambar detail yang dibuat oleh kontraktor atau supplier sebelum proses produksi maupun pemasangan. Gambar ini biasanya digunakan untuk memastikan bahwa produk yang akan dibuat sesuai dengan desain perencana. Sebagai contoh, supplier dapat membuat shop drawing untuk:

• manhole cover besi cor
• grill drain
• bollard
• tiang PJU
• railing
• struktur baja
• precast beton

Setelah mendapatkan persetujuan dari konsultan atau pemilik proyek, proses produksi baru dapat dilakukan.

4. As Built Drawing

As Built Drawing merupakan gambar yang menunjukkan kondisi aktual setelah proyek selesai dikerjakan. Dokumen ini penting karena selama pelaksanaan sering terjadi penyesuaian terhadap desain awal. As Built Drawing menjadi referensi utama ketika dilakukan:

• perawatan bangunan
• renovasi
• perluasan proyek
• inspeksi teknis

5. Detail Drawing

Jenis gambar ini menampilkan bagian tertentu secara lebih rinci. Biasanya digunakan untuk menjelaskan:

• detail sambungan
• detail pondasi
• detail saluran
• detail tulangan
• detail pemasangan produk

Semakin kompleks suatu proyek, semakin banyak detail drawing yang diperlukan.

Perbandingan Jenis Gambar Teknik

Simbol dalam Gambar Teknik

Agar gambar dapat dipahami secara universal, dunia teknik menggunakan berbagai simbol standar. Beberapa simbol yang paling sering dijumpai antara lain:

• garis sumbu
• garis potongan
• garis dimensi
• garis bantu
• tanda elevasi
• simbol arah utara
• simbol potongan
• simbol detail
• simbol level lantai
• simbol material

Penggunaan simbol tersebut membuat gambar lebih ringkas tanpa mengurangi informasi teknis yang diperlukan.

Standar yang Digunakan dalam Gambar Teknik

Pembuatan gambar teknik umumnya mengacu pada standar nasional maupun internasional agar hasilnya mudah dipahami oleh berbagai pihak. Berikut beberapa standar yang sering digunakan.

Dalam proyek di Indonesia, penggunaan SNI dan standar yang dirujuk dalam dokumen kontrak merupakan hal yang umum. Untuk proyek yang melibatkan perusahaan internasional, standar ISO juga sering diterapkan agar format gambar dapat dipahami oleh seluruh pihak yang terlibat.

Mengapa Shop Drawing Sangat Penting dalam Proyek Konstruksi?

Pada praktiknya, gambar perencanaan belum tentu dapat langsung digunakan untuk proses produksi maupun pemasangan. Oleh karena itu, kontraktor atau supplier biasanya menyusun shop drawing yang lebih rinci. Shop drawing membantu memastikan:

• ukuran produk sesuai kondisi lapangan
• posisi pemasangan lebih presisi
• tidak terjadi benturan antar utilitas
• proses fabrikasi berjalan sesuai spesifikasi
• proses instalasi lebih cepat

Dalam proyek yang menggunakan produk seperti manhole cover, grill drain, tiang PJU, atau paving block dengan pola tertentu, shop drawing menjadi dokumen penting sebelum proses produksi dan pemasangan dimulai.

Komponen Utama dalam Gambar Teknik

Sebuah gambar teknik yang baik tidak hanya menampilkan bentuk suatu objek, tetapi juga menyajikan informasi teknis secara lengkap agar dapat dipahami oleh semua pihak yang terlibat dalam proyek. Oleh karena itu, setiap gambar teknik umumnya terdiri dari beberapa komponen penting berikut.

1. Title Block (Kepala Gambar)

Title block merupakan bagian yang berisi informasi administratif mengenai gambar. Biasanya memuat:

• Nama proyek
• Nama gambar
• Nomor gambar
• Skala
• Tanggal pembuatan
• Nama perencana
• Nama pemeriksa
• Status revisi

Melalui title block, setiap orang dapat mengetahui apakah gambar yang digunakan merupakan revisi terbaru atau masih versi sebelumnya.

2. Skala Gambar

Skala menunjukkan perbandingan ukuran pada gambar dengan ukuran sebenarnya. Contoh yang umum digunakan:

Pemilihan skala yang tepat membuat gambar tetap mudah dibaca tanpa mengurangi informasi penting.

3. Dimensi (Ukuran)

Dimensi merupakan informasi ukuran yang menunjukkan panjang, lebar, tinggi, diameter, radius, maupun elevasi suatu objek. Dalam proyek konstruksi, dimensi menjadi acuan utama saat melakukan:

• pengukuran lapangan
• fabrikasi
• pemasangan material
• inspeksi hasil pekerjaan

Kesalahan membaca dimensi dapat menyebabkan seluruh pekerjaan harus diperbaiki.

4. Simbol Teknik

Simbol digunakan untuk menyederhanakan informasi sehingga gambar tidak terlalu padat. Contohnya:

• simbol elevasi
• simbol potongan
• simbol detail
• simbol arah utara
• simbol material
• simbol utilitas

Karena bersifat standar, simbol membantu seluruh pihak memahami gambar dengan lebih cepat.

5. Keterangan (Notes)

Selain gambar visual, biasanya terdapat catatan teknis yang menjelaskan informasi tambahan seperti:

• mutu beton
• jenis baja
• metode pemasangan
• ketebalan material
• standar pelaksanaan

Catatan ini tidak boleh diabaikan karena sering kali memuat persyaratan penting yang tidak terlihat secara visual.

Cara Membaca Gambar Teknik dengan Benar

Bagi pemula, membaca gambar teknik mungkin terasa rumit karena dipenuhi garis, simbol, dan angka. Namun jika dilakukan secara sistematis, prosesnya akan jauh lebih mudah. Berikut langkah-langkah yang dapat diterapkan.

Langkah 1. Periksa Title Block

Pastikan gambar yang digunakan merupakan revisi terbaru. Perhatikan:

• nomor gambar
• tanggal revisi
• skala
• status persetujuan

Menggunakan gambar lama dapat menyebabkan pekerjaan tidak sesuai desain terbaru.

Langkah 2. Pahami Skala

Jangan langsung mengukur menggunakan penggaris pada gambar cetak. Gunakan dimensi yang tercantum sebagai acuan utama.

Langkah 3. Pelajari Simbol

Setiap proyek memiliki legenda atau daftar simbol. Luangkan waktu memahami arti simbol sebelum membaca detail gambar.

Langkah 4. Ikuti Urutan Gambar

Mulailah dari:

• denah
• tampak
• potongan
• detail

Urutan ini membantu memahami hubungan antarbagian bangunan.

Langkah 5. Baca Catatan Teknis

Banyak kesalahan di lapangan terjadi karena pekerja hanya melihat gambar tanpa membaca catatan yang menyertainya. Padahal informasi mengenai mutu material, metode pemasangan, maupun toleransi sering ditulis pada bagian notes.

Checklist Sebelum Menggunakan Gambar Teknik

Gunakan daftar berikut sebagai pemeriksaan awal.

Checklist sederhana ini dapat membantu mengurangi kesalahan sebelum pekerjaan dimulai.

Kesalahan yang Sering Terjadi Saat Membaca Gambar Teknik

Walaupun gambar teknik dibuat secara detail, kesalahan masih sering terjadi akibat kurang teliti dalam memahami informasi yang tersedia. Beberapa kesalahan yang paling umum antara lain:

Menggunakan gambar revisi lama

Perubahan kecil pada revisi terbaru dapat memengaruhi dimensi, posisi utilitas, maupun spesifikasi material.

Mengabaikan skala

Mengukur langsung dari gambar tanpa memperhatikan skala sering menghasilkan ukuran yang tidak akurat.

Tidak membaca catatan teknis

Banyak informasi penting terdapat pada bagian notes, bukan hanya pada gambar visual.

Salah memahami simbol

Kesalahan membaca simbol dapat menyebabkan pemasangan komponen pada lokasi yang tidak sesuai.

Tidak melakukan koordinasi antar gambar

Denah, potongan, dan detail harus dibaca secara bersamaan. Jika hanya melihat salah satunya, kemungkinan terjadi kesalahan interpretasi menjadi lebih besar.

Studi Kasus dalam Proyek Konstruksi

Pada sebuah proyek pembangunan kawasan komersial, kontraktor melakukan pemasangan saluran drainase pracetak berdasarkan gambar kerja yang belum diperbarui. Akibatnya, posisi beberapa unit manhole cover bergeser dari titik utilitas yang sebenarnya.

Kesalahan tersebut menyebabkan sebagian pekerjaan harus dibongkar dan dipasang ulang setelah dilakukan pemeriksaan oleh konsultan pengawas.

Setelah evaluasi, diketahui bahwa penyebab utama bukan kualitas material maupun kemampuan tenaga kerja, melainkan penggunaan gambar revisi yang sudah tidak berlaku.

Kasus ini menunjukkan bahwa gambar teknik bukan sekadar dokumen pelengkap, melainkan dasar utama dalam pengambilan keputusan selama pelaksanaan proyek.

Praktik Terbaik dalam Mengelola Gambar Teknik

Agar pekerjaan berjalan lebih efisien, beberapa praktik berikut layak diterapkan pada setiap proyek.

• Gunakan sistem penamaan gambar yang konsisten.
• Simpan seluruh revisi secara terstruktur.
• Pastikan hanya gambar terbaru yang digunakan di lapangan.
• Lakukan koordinasi rutin antara perencana, kontraktor, dan pengawas.
• Verifikasi ukuran di lapangan sebelum proses fabrikasi.
• Dokumentasikan setiap perubahan dalam bentuk revisi resmi.

Dengan pengelolaan yang baik, risiko kesalahan dapat ditekan sejak awal.

Ringkasan Penting

FAQ – Fungsi Gambar Teknik

Apa fungsi utama gambar teknik?

Fungsi utama gambar teknik adalah sebagai media komunikasi visual yang menyampaikan informasi teknis secara akurat sehingga seluruh pihak dalam proyek memiliki pemahaman yang sama terhadap desain, ukuran, spesifikasi, dan metode pelaksanaan pekerjaan.

Apa perbedaan gambar teknik dan gambar kerja?

Gambar teknik merupakan istilah umum untuk seluruh dokumen visual teknik, sedangkan gambar kerja (working drawing) adalah salah satu jenis gambar teknik yang digunakan sebagai acuan pelaksanaan di lapangan.

Mengapa gambar teknik harus mengikuti standar?

Standar seperti SNI atau ISO membantu memastikan bahwa simbol, garis, dimensi, dan format gambar dapat dipahami secara konsisten oleh semua pihak yang terlibat dalam proyek.

Apa yang dimaksud shop drawing?

Shop drawing adalah gambar detail yang disusun oleh kontraktor atau supplier sebelum proses fabrikasi maupun pemasangan untuk memastikan produk sesuai dengan kondisi lapangan dan desain perencana.

Apa fungsi as built drawing?

As built drawing mendokumentasikan kondisi aktual setelah proyek selesai dibangun. Dokumen ini penting untuk pemeliharaan, renovasi, serta pengembangan bangunan di masa mendatang.

Siapa yang menggunakan gambar teknik?

Gambar teknik digunakan oleh arsitek, insinyur sipil, kontraktor, pengawas, estimator, surveyor, teknisi, hingga supplier material yang terlibat dalam pelaksanaan proyek.

Kesimpulan

Gambar teknik merupakan fondasi komunikasi dalam dunia konstruksi dan rekayasa. Melalui gambar yang disusun secara sistematis, seluruh pihak dapat bekerja berdasarkan informasi yang sama sehingga proses perencanaan, pengadaan, pelaksanaan, hingga pengawasan proyek berjalan lebih efektif.

Memahami fungsi, tujuan, jenis, simbol, serta cara membaca gambar teknik tidak hanya membantu mengurangi risiko kesalahan di lapangan, tetapi juga meningkatkan efisiensi biaya, kualitas hasil pekerjaan, dan ketepatan waktu penyelesaian proyek.

Pada proyek-proyek konstruksi modern, gambar teknik bukan lagi sekadar pelengkap administrasi, melainkan dokumen utama yang menentukan keberhasilan pelaksanaan pekerjaan.

Setiap proyek konstruksi membutuhkan material yang sesuai dengan gambar kerja dan spesifikasi teknis. Arkalon Swarna Jagat menyediakan berbagai produk konstruksi seperti paving block, kanstin beton, U-Ditch, box culvert, manhole cover besi cor, grill drain, hingga tiang PJU yang dapat disesuaikan dengan kebutuhan gambar teknik proyek Anda.

Tim kami siap membantu memberikan informasi spesifikasi produk, gambar teknis pendukung, hingga konsultasi pemilihan material agar sesuai dengan kebutuhan.

Konsultasikan kebutuhan Anda sekarang juga!
